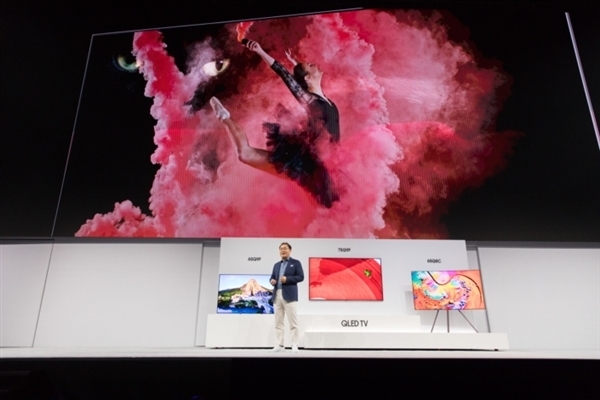

【家电网 HEA.CN 2018年3月16日原创】近日，三星向媒体宣布，此前亮相CES的146英寸MicroLED电视“The Wall”将在8月份对外发售。而已经先行发售的索尼Z9D售价已经达到499999元，可以预计的是，三星的“The Wall”售价也将会是冲向6位数。
新显示技术赚眼球 多领域结合使用
Micro LED即LED微缩技术，是指将传统LED阵列化、微缩化后定址巨量转移到电路基板上，形成超小间距LED，将毫米级别的LED长度进一步微缩到微米级，以达到超高像素、超高解析率的一种技术。该技术理论上能够适应各种尺寸的屏幕，且具备自发光的特性，与2017年火热的OLED显示技术同为自发光屏幕阵营。
考虑到现有技术能力，Micro-LED有两大应用方向，首先是可穿戴市场，据家电网了解，苹果将在新一代的苹果手表和iPhone上使用Micro-LED技术，并且有望在2018年推出Micro LED穿戴设备；其次是超大屏彩电市场，以三星、索尼的超大尺寸电视代表，展现出远超OLED屏幕尺寸的超大电视。这些大屏电视在今年的CES上展现出细腻的画质、丰富的画面细节、清晰的分辨率等优势，给用户带来更加出人意料的观感。
从中长期来看，Micro-LED的应用领域非常广泛，除了穿戴式设备、超大室内显示屏幕外，医疗设备、头戴式显示器（HUD）、抬头显示器（HUD）、车尾灯、无线光通讯 Li-Fi、AR/VR、投影机等多个领域也会因新技术的运用而带来变革。
优劣并存 日韩名企纷纷布局
彩色显示技术一直向着更高画质、更低能耗的方向发展。更高画质，意味着色域更广、对比度更高，更为真实的色彩显示;而更低能耗对于移动设备意义非凡，意味着更持久的续航以及更多可以添加的功能。相较于OLED显示技术，Micro-LED有着更高亮度、更低功耗、超高解析度与色彩饱和度这几项优势。
由于其微米等级的间距，每一点画素（pixel）都能定址控制及单点驱动发光，所以比起其他LED，在发光效率和发光能量密度上，目前Micro-LED最高，并且存在大幅提升空间。与此同时，Micro-LED功率消耗量约为 LCD 的 10％、OLED 的 50％，可以大大延长穿戴设备的电池续航能力。
在亮度方面，Micro-LED和OLEDD比较，达到同等显示器亮度，只需要后者10%左右的涂覆面积，与同样是自发光显示的 OLED 相较之下，亮度比其高 30 倍。在分辨率方面，Micro-LED可达 1500 PPI（像素密度），相当于 Apple Watch 采用 的OLED 面板（300 PPI） 的 5倍。
此外，由于Micro-LED使用无机材料，且结构简易，几乎无光耗，它的使用寿命非常长。而且自发光的Micro-LED微显示器不须外加光源，光学系统较简单，因此在模组体积的微型化及成本降低上具优势。
鉴于Micro-LED具有发光效率高、功耗低、响应快、寿命长的特点，目前，包括索尼、苹果、三星、LG等品牌厂商都将Micro-LED视为次世代显示技术，不断加强研发投入。行业人士告诉家电网，LG电子高层于今年2月21日访问了位于京畿道平泽市的电视业务部门，并指出要在今年9月之前准备比三星电子的The Wall TV更大的Micro-LED电视。
虽然日韩名企纷纷布局Micro-LED，但是作为新技术，Micro-LED仍然有它的瓶颈。在Micro LED转移过程中，纳米级LED的转运是核心问题之一。在蓝宝石类基板上生长出来的Micro LED需要转移到玻璃基板上，由于尺寸不匹配，因此需要进行多次转运。对于微器件的多次转运技术难度都是特别高，而用在追求高精度显示器的产品上难度就更大。另外，晶元一致化问题也需要厂家来解决。LED从wafer切成chip后，每个LED chip并不会呈现完美一致的波长，不同波长呈现出来的色彩不同，对于传统LED来说，可以靠分Bin、配Bin达到显示的要求。但MicroLED晶元数量巨大，采用传统分Bin方式效率低且设备投资成本过大，不利于规模化生产。
彩色显示，经过了CRT显像管、等离子等显示技术，现在正慢慢从液晶（LCD）过渡到OLED技术，而Micro-LED的崛起，也让彩电业和显示行业看到一个未来的发展方向。在科技的进步下，电视将为人们带来更加高品质的娱乐服务。
